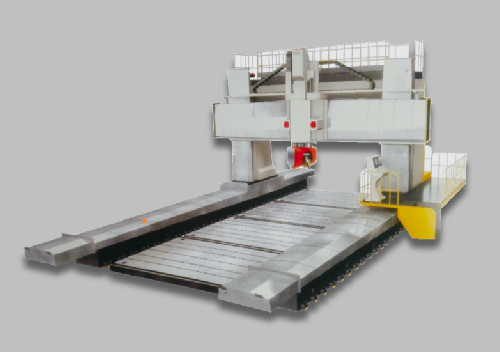

橫梁采用大截面桁架結構的高強度鑄造結構，并經多次振動消應力處理，導軌采用進口重載直線滾動導軌，高速振動小，低速無爬行，伺服驅動 性優；同時，承載能力大，切削抗振性能好。
Z軸導軌副采用鑲鋼導軌和滾動塊形 式，以實現方滑枕的上下移動。滑枕和變速箱采用分離結構，使變速箱中產生的熱無法傳動到滑枕上。
關鍵大件鑄件均采用高強度鑄鐵材料和樹脂工藝鑄造，釆用"米 字型”筋板布置以提高床身的剛度和強度，并釆用先進的有限元素分析進行輔助設計，保證產品的可靠性、穩定性。
機床可選配：刀庫、直角鐵頭、萬能鐵頭、加長銃頭等，還可以根據零件加工要求選配 數控平旋盤，為客戶提供完整的加工解決方案。
規格參數 | ||||||
工作臺 | DTK-30 | DTK-35 | DTK-40 | DTK-45 | DTK-50 | DTK-55 |
寬 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 |
長 | 8000-50000 | 8000-50000 | 8000-50000 | 8000-50000 | 8000-50000 | 8000-50000 |
最大承載(T/m2) | 20 | 20 | 20 | 20 | 20 | 20 |
行程 | ||||||
X軸行程 | 8500-50500 | 8500-50500 | 8500-50500 | 8500-50500 | 8500-50500 | 8500-50500 |
Y軸行程 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 |
Z軸行程 | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 |
W軸行程 | 2500-400 | 2500-400 | 2500-400 | 2500-400 | 2500-400 | 2500-400 |
最大通過工件寬度 | 4000 | 4500 | 5000 | 55000 | 6000 | 6500 |
主軸 | ||||||
主軸斷面至工作臺面距離 | 根據客戶要求設計 | |||||
主軸規格 | BT50 | |||||
主軸傳動方式 | 兩檔減速箱 | |||||
主軸電機功率(KW) | 28/38、41/56、55/78、60/84 | |||||
主軸轉速rpm | 5-1800/5-3000 | |||||
進給速度 | ||||||
進給速度 X/Y/Z(mm/min) | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
快移速度X/Y/Z(m/min) | 10 | 10 | 10 | 10 | 10 | 10 |
快移速度W(m/min) | 2 | 2 | 2 | 2 | 2 | 2 |
進給速度W軸(m/min) | 2 | 2 | 2 | 2 | 2 | 2 |
定位精度 | ||||||
定位精度X/Y/Z | 0.02/1000 | 0.02/1000 | 0.02/1000 | 0.02/1000 | 0.02/1000 | 0.02/1000 |
重復定位精度X/Y/Z | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
其它 | ||||||
垂直滑枕截面 | 500X500/650X650 | |||||
數控系統 | SIEMENS 840Dsl(可根據客戶需要選擇其他數控系統) | |||||
該機型可根據客戶需求來樣訂制，規格型號如有改變恕不另行通知
