產品秉承傳統龍門機床剛性強，結構對稱，穩定性高等特點，采用橫梁移動框架結構，運動部分的輕量化降低了滾珠絲桿的驅動負荷、減少了絲桿和導軌的磨損 量，提升了產品的動態性能。

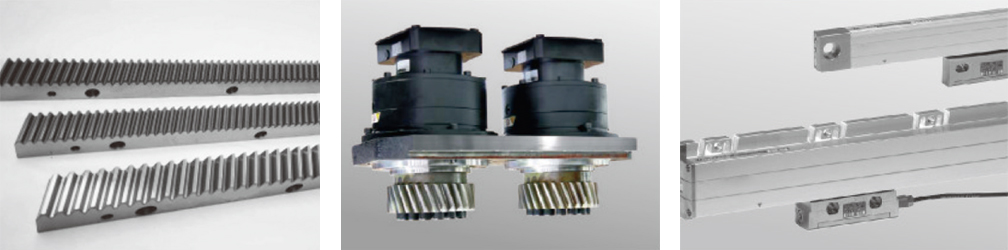

德國進?精密?輪?條，保 證運?平穩，強化機械精度。
動柱系列高精度雙電機消隙 傳動機構，滿足高速、高精聯動切削需求。
全閉環位置檢測：為保證機床工作的精度穩定性，機床各坐標軸的位置檢測采用精 密光柵，分辨率為0.001mm, 用以補償齒條、滾珠絲杠的精度變化；以實現機床全閉環控制。
| 規格參數 | ||||
加工范圍 | DSK-35系列 | DSK-45系列 | DSK-50系列 | DSK-60系列 |
X軸行程(mm) | 8500(10500/12500/ | 8500(10500/12500/ | 8500(10500/12500/ | 8500(10500/12500/ |
16500/20500/24500) | 16500/20500/24500) | 16500/20500/24500) | 16500/20500/24500) | |
Y軸行程(mm) | 4000 | 5000 | 5300 | 6500 |
Z軸行程(mm) | 1200/1500 | 1200/1500 | 1200/1500 | 1200/1500 |
龍門有效寬度(mm) | 3500 | 4500 | 5000 | 6000 |
主'岫工作師臨(mm) | 200-1400/1700 | 200-1400/1700 | 200-1400/1700 | 200-1400/1700 |
工作臺 | ||||
尺寸(XxY軸方向mm) | 8000(10000/12000/16000/ | 8000(10000/12000/16000/ | 8000(10000/12000/16000/ | 8000(10000/12000/16000/ |
20000/24000)X2800 | 20000/24000)X3200 | 20000/24000)X3200 | 20000/24000)X4500 | |
T型槽(mm) | 28 | 28 | 28 | 28 |
最大載重(kg) | 10 | 10 | 10 | 10 |
主軸 | ||||
主軸轉速(rpm) | 4500/6000 | 4500/6000 | 4500/6000 | 4500/6000 |
主軸傳動方式 | BF直連 | BF直連 | BF直連 | BF直連 |
錐度 | BT50 | BT50 | BT50 | BT50 |
驅動進給 | ||||
三軸快速移動(m/min) | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 | X10/Y10/Z10 |
切削進給(m/min) | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
最小輸入單元(mm) | 0.001 | 0.001 | 0.001 | 0.001 |
定位精度(mm) | ±0.03 | ±0.03 | ±0.03 | ±0.035 |
重復定位精度(mm) | ±0.02 | ±0.02 | ±0.02 | ±0.03 |
圓盤式刀庫 | ||||
刀具數(把) | 24/32(選配) | 24/32(選配) | 24/32(選配) | 24/32(選配) |
刀柄規格 | BT50 | BT50 | BT50 | BT50 |
選刀方式 | 雙向任意 | 雙向任意 | 雙向任意 | 雙向任意 |
刀具交換時間(sec) | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC | T-T:2.5SEC |
最大刀具重量(kg) | 15/300 | 15/300 | 15/300 | 15/300 |
電機功率 | ||||
主軸(kw) | 22-30 | 22-30 | 22-30 | 22-30 |
X/Y 軸(kw) | 5.5 | 5.5 | 6 | 6 |
Z軸 | 5.5(剎) | 5.5(剎) | 6(剎) | 6(剎) |
X:齒條齒輪/Y： 8016 | X:齒條齒輪/Y： 8016 | X:齒條齒輪/Y： 8016 | X:齒條齒輪/Y： 8016 | |
螺桿形式 | /Z:6312-C3 | /Z:6312-C3 | /Z:6312-C3 | /Z:6312-C3 |
線軌滑塊X:55/ | 線軌滑塊X:55/ | 線軌滑塊X:55/ | ||
滑軌形式 | 丫 :55/Z:方滑枕 | Y:55/Z:方滑枕 | 丫 :55/Z:方滑枕 | 丫 :55/Z:方滑枕 |
其它 | ||||
電源容量(KVA) | 60 | 60 | 60 | 60 |
車量⑴ | 80-150 | 90-180 | 90-180 | 100-200 |
氣壓需求(KGF/CM2) | N6 | >6 | N6 | >6 |
12000(15000/18000/ | 12000(15000/18000/ | 12000(15000/18000/ | 12000(15000/18000/ | |
面積需求L xWxH(mm) | 26000/32000)X8000X6500 | 26000/32000)X9000X6500 | 26000/32000)X9300X7000 | 26000/32000)X9800X7000 |
本公司保有設計變更之權利，如有變更恕不另行通知
